Crónicas de la vía estrecha (V R): De Tharsis al Puntal de la Cruz






A un centenar escaso de kilómetros al suroeste de Fuente del Arco, pueblo al que, en una entrada anterior de estas crónicas de la vía estrecha, llegábamos desde Puertollano a través de Peñarroya, se encuentra la comarca de  El Andévalo. Se trata de una zona en el norte de la provincia de Huelva, al sur de la sierra de Aracena, con una amplia y diversa riqueza minera, sobre todo en piritas de hierro y de cobre. Su explotación se conoce desde tiempos muy antiguos, pero a mediados del siglo XIX experimentó un fuerte incremento debido a los intereses y las inversiones de la industria francesa y sobre todo inglesa. Ello condujo al desarrollo de distintos ferrocarriles mineros cuya finalidad básica era el transporte del mineral hasta la costa, para su embarque y transporte hasta factorías extranjeras. Toda la gestión y explotación de estas actividades estuvieron en su mayor parte en manos británicas, lo que dio lugar a que estos ferrocarriles tuvieran una imagen típicamente inglesa. En este contexto, fueron tres las líneas principales que se construyeron: La más occidental era la de Tharsis al Puntal de la Cruz; un poco más hacia el este aparecía la de Buitrón a San Juan del Puerto y finalmente, unos pocos kilómetros hacia el este, la más importante de todas, la del ferrocarril de Riotinto.


Líneas férreas en la provincia de Huelva a mediados del siglo XX (autor: Pedro Pintado)

No conocí ninguna de estas líneas, pero sí recuerdo sus nombres en los horarios de las antiguas guías ferroviarias que durante mis años jóvenes constituían para mí -por razones que todavía se me ocultan en buena medida- una de mis lecturas favoritas. Pero, aún sin haberlas conocido directamente, me es posible ahora explorarlas, -aunque sea de forma ligera- a partir de la amplia información de que disponemos, gracias en buena medida a Internet.

Vamos a empezar por la más occidental, la que bajaba desde las explotaciones mineras del pueblo de Tharsis, un nombre -Tarsis originalmente- con hondas raíces en la antigüedad, hasta el embarcadero del Puntal de la Cruz, en la ría de Huelva.



Un esquema más detallado de la línea Tharsis-Puntal de la Cruz (Juan Peris)

Aunque habían existido algunos intentos previos por parte de compañías francesas, la línea entre Tharsis (o Tarsis) y el Puntal, de unos 49 km de longitud, fue construida por la compañía británica Tharsis Sulphur&Copper y puesta en operación el 6 de febrero de 1871, convirtiéndose en la segunda línea ferroviaria de Huelva. Partía de las instalaciones de clasificación contiguas a las minas de Tharsis y finalizaba en el citado puerto-embarcadero del Puntal de la Cruz. Contaba con un ramal muy importante , de unos 30 km de longitud, que discurría desde una estación denominada Empalme, a unos cuatro kilómetros de Tharsis, por un terreno muy accidentado, hasta la mina de La Zarza, muy cerca del pueblo de Calañas, cruzándose en ese recorrido con la línea de RENFE de Zafra a Huelva aunque sin establecer ninguna relación con ella.


Estación de Tharsis (Foto: A Pinilla)
Disponía de tres estaciones intermedias, ubicadas a distancias regulares (Medio Millar sustituida pronto por la de Alosno, San Bartolomé y Fuente Salada) pensadas sobre todo para el cruzamiento de las circulaciones ascendentes y descendentes, aunque relativamente alejadas de los pueblos de la zona. Ello era debido a que la razón de ser del ferrocarril era, como ya apuntaba antes, el transporte de mineral y no de viajeros. Sin embargo, la presión de los alcaldes de la comarca logró que esas estaciones se habilitaran para el servicio público e hizo que algunos de los trenes incluyeran algún pequeño coche, dando lugar a un servicio que siempre fue muy residual.


Horarios del año 1929. Como puede verse, sólo había servicio de viajeros los lunes y los sábados. Los domingos no había ninguna circulación de trenes en la línea. Esta estructura horaria se mantuvo con muy pequeños cambios a lo largo de los años.

Horarios de diciembre de 1939. Prácticamente no había cambios respecto a los de diez años antes.
En diciembre de 1954 el servicio de los sábados había sido suprimido

Una singularidad de esta línea era su ancho de cuatro pies -equivalente a una 1,22 metros- que parece justificarse por su fuerte vinculación con algunos ferrocarriles escoceses que disponían de ese ancho o, quizás, por cerrar las posibilidades de integración con otros ferrocarriles de la zona. En cualquier caso, fue ésta una característica que marcó la elección del material de tracción de este ferrocarril, del que nos vamos a ocupar a continuación.

El parque de locomotoras de vapor llegó a estar constituido por más de cincuenta máquinas de muy distintos rodajes, bautizadas todas ellas con nombres geográficos de la zona. Las más antiguas datan de los tiempos de construcción de la línea y estaban fabricadas por la factoría Dübs. Eran diez máquinas de dos ejes acoplados para maniobras y numeradas del 1 al 10.


La nº 1 "Odiel", una Dübs de 1867 fotografiada por Marshall en 1961

La misma nº 1 vista esta vez por Ferrán Llauradó en 1965

La nº 2 "Meca" otra Dübs de 1867 (Foto: John Carter)


La nº 5 "Saucita" de 1869, expuesta en Tharsis (Foto: Amoluc)
La nº 7 "Corrales" con una composición de coches de viajeros en 1975 (autor desconocido/ a través de Carlos Guasch)

También de esa época eran otras 14 de rodaje 030 -también de Dübs- para los trenes de línea y numeradas como 11 a 24.

Ya en los primeros años del siglo XX llegaron otras tres del rodaje 030 -las 29 a 31-  y cuatro del 040 -32 a 36- a causa, probablemente, del incremento de servicios originado por la explotación del ramal de Empalme a La Zarza; todas ellas fueron fabricadas por North British entre 1904 y 1915.


La 030T30 Las Cruces" (1905) fotografiada por Ferrán Llauradó en 1965



La misma locomotora fotografiada ahora por Wiseman también en 1965

La 32 "San Bartolomé" una North British de 1907 y tras ella probablemente la 52 (autor desconocido)
La 040T nº 34 "Almagrera" en La Zarza en enero de 1965 (Foto: J. Wiseman)

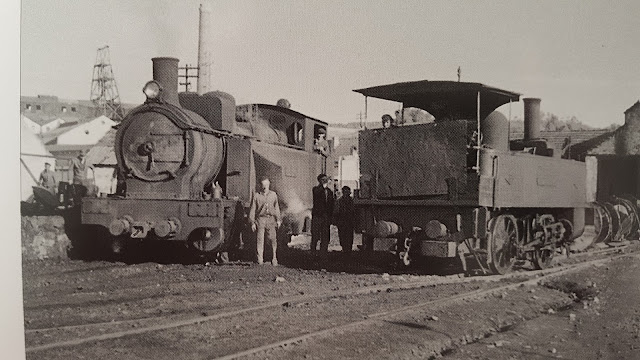

          La 040T nº 34 "Almagrera" (1912) y la 020T nº 7 "Corrales" (1869) en La Zarza, en enero de 1965 (Foto: J.               Wiseman)

Entre 1923 y 1930 fueron las fábricas alemanas Hohenzollern (6) y Krupp (1), las que suministraron siete nuevas locomotoras de línea tipo 140. Fueron las 37 a 43.

La 140T38 "Almendra" (1923) fotografiada en la línea, cerca de Tharsis, en 1962 (Foto: Trevor Rowe)


La 140T39 "Tharsis" arrastrando una composición estandar de 20 vagonetas (Foto: autor desconocido)

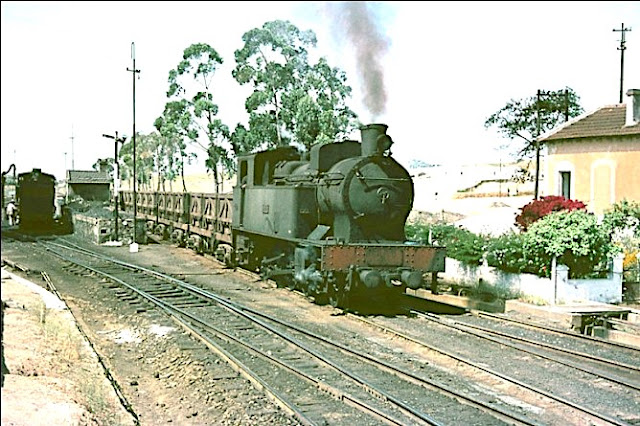

De nuevo, la 39 en cabeza de su tren (autor desconocido)


La 140T 41 "Alosno". (Foto: Trevor Rowe)

Ya en 1930 North British volvió a suministrar tres locomotoras más de este rodaje. Fueron las 43 a 46.


La 140T 45 "Malagón" (1930) fotografiada en Corrales en enero de 1965 (Foto: J. Wiseman )
De nuevo la 45 con un coche de ejes de 1ª y 2ª clase (John Carter)

En 1950, también North British sirvió otras cuatro máquinas 040, las 48 a 51:



La nº 48 "Morante" en la estación de Empalme (John Carter)
De nuevo la "Morante". En este caso parece que hay otra locomotora dando doble tracción por cola y que está cargando agua (John Carter)

La 040T 51 "Juncalejo" (1950) en 1962 (Foto: Trevor Rowe)

 que fueron complementadas en 1955 por otras tres del mismo tipo y origen: las 52 a 55:


La 040T 52 "Cua" (1955) en La Zarza en enero de 1965. Está equipada con eyector Giesl, introducido en 1950, muy pocos años antes de su construcción (Foto: J. Wiseman)


La 140T 53 "Hueca" (1955) en 1962. En esta máquina los autores del mítico libro "Vapor en la Sierra" dicen lo siguiente: "La locomotora sobre la que tuvimos el placer de ir montados durante parte del viaje, era una 040T del último grupo comprado, la nº 53 "Hueca", entregada por North British en 1955. Se trataba de una sólida y pulida máquina verde y añadido al final del tren había un delicioso coche victoriano de dos ejes, con plataformas de observación en cada uno de sus extremos y un salón tapizado de azul en el centro  (Foto: Trevor Rowe)
Estas tres locomotoras de 1955 fueron las últimas adquisiciones para el parque de vapor ya que la tracción diésel había empezado a entrar en la compañía. Así, hacia 1949, llegaron dos tractores Ruston&Hornsby de dos ejes (numerados como 56 y 57) , y entre 1953 y 1954 dos de tres ejes (58 y 59). Tenían transmisión hidráulica pero pronto se cambió por otra eléctrica.


Los dos Ruston de dos ejes expuestos en una rotonda de Aljaraque (foto: autor desconocido)


Uno de los Ruston de tres ejes, expuestos en Corrales (foto:autor desconocido)
Probablemente fue también en 1954 cuando llegó otro tractor de tres ejes y transmisión hidráulica fabricado por North British (nº 60), que no parece que diera buen resultado por su tendencia a descarrilar. Según se cuenta en el blog La Factoría -que tanta y tan rica información aporta sobre los ferrocarriles mineros onubensesse le denominaba "la pata tiesa" por la rigidez de su rodaje.


La nº 60, "La Zarza" de North British (Foto: fondo Asociación de Amigos del Ferrocarril de la cuenca minera de Río Tinto)

Y también, a mediados de los 50, debieron llegar otros cinco pequeños tractores, una vez más de Ruston&Hornsby, de pequeña potencia y transmisión por cadena que ocuparon los números 61 al 65. Todos estos tractores fueron destinados a maniobras y cortos trenes locales.



Un tractor Ruston de dos ejes maniobra probablemente en la estación de Corrales. Se trata de alguno de los pequeños ejemplares de transmisión por cadena (Foto: Ferrán Llauradó)

Otro pequeño Ruston, el nº 64, maniobrando en Corrales. A su izquierda, un vagón de freno. Enero de 1965 (Foto: J. Wiseman)
Uno de los pequeños Ruston en exposición (foto: autor desconocido)

Después, en 1966, se adquirieron cinco locomotoras Alsthom BB1100 diesel eléctricas de 925 CV de potencia,a la que siguió otra en 1971. Fueron las 66 a 71. Tenían  una velocidad máxima de 70 km/h y estaban dotadas de freno dinámico y mando múltiple. Se ocupaban de los servicios en línea normalmente agrupadas en parejas. Dos de ellas resultaron accidentadas, alguna fue probablemente desguazada y 0tra -la 69- se halla también expuesta en una rotonda de la zona.


La Alsthom 69 expuesta en la rotonda norte de Tharsis con dos típicos vagones (foto: autor desconocido/cortesía de Manuel Ángel González)
Un estupendo reportaje en vídeo de Manuel Ángel González sobre los últimos tiempos de este ferrocarril con un amplio protagonismo de estas locomotoras puede verse aquí. También es muy interesante  el documental "Trenes mineros de España" (1ª parte) de José Luis García  a partir del minuto 30,15. Por su parte, el blog "Acero y humo" dedica algunas de sus entradas a los últimos tiempos y a su recuerdo.


Una doble de Alsthom´s en Corrales (autor desconocido)

Dos Alsthom, -las 68 y 71- ya apartadas, en las naves de la compañía (Foto: Amoluc)

En cuanto al material móvil, la compañía llegó a contar con más de ochocientas vagonetas de transporte de mineral con freno manual y zapatas de madera así como con algunos vagones cerrados. En 1966 se renovó este material al adquirir setenta vagones metálicos de borde alto y freno automático. Por lo que se refiere a coches de viajeros disponía al parecer de doce entre coches salón -probablemente dos- mixtos de primera y segunda y alguno de tercera.


El coche mixto de viajeros nº 2 con departamentos de 1ª y 2ª clase (Foto: Trevor Rowe)
En esta ocasión es el coche nº 4 el que figura en el extremo de uno de los poquísimos trenes mixtos de la línea. Enero de 1965 (Foto: J. Wiseman)
En 1972, la compañía inglesa vendió sus instalaciones y concesiones a la Sociedad Anónima Cros que, junto a la Unión de Explosivos de Riotinto, formaron la sociedad Ercros. En 1978  se hizo cargo de las minas la Compañía Española de Minas de Tharsis que las administró hasta 1995, año en que comenzaron a ser gestionadas por los trabajadores bajo el nombre de Nueva Tharsis.

El servicio ferroviario finalizó el 31 de diciembre de 1999 al cesar también la producción para el único cliente que quedaba y saliendo a continuación a subasta línea y patrimonio. Las instalaciones, salvo alguna de ellas, fueron cayendo en el abandono y el material móvil desguazado en su casi totalidad. No obstante -y como hemos visto- se conservan en distintas ubicaciones de la zona varios de los tractores Ruston y algunas de las locomotoras de vapor. En el caso de éstas, las nº 1 "Odiel" y la 5 "Saucita" están expuestas en Tharsis aunque desconozco su estado de conservación, mientras que la 7 "Corrales" se encuentra adecuadamente preservada en el antiguo depósito de locomotoras. Por otra parte es posible que las 24 "Aljaraque", 31 "El Cerro" y 35 "Esperanza" sigan todavía almacenadas a la intemperie en el almacén de López Soriano en Zaragoza. En cuanto a los "Ruston" cabe suponer que las 56 a 58 continúan en la rotonda de Aljaraque y la 59 en la de Corrales. La 65 podría estar expuesta en La Zarza. Por lo que respecta a las Alsthom parece que sólo queda la 69. En cualquier caso una actualización y revisión de estos datos sería muy bienvenida.

En relación con los coches de viajeros parece que ninguno de ellos ha desaparecido y se encuentran en su mayoría en Tharsis junto con diversos vagones y vagonetas. Todo ello constituye por suerte un testimonio valioso de un ferrocarril onubense realmente inolvidable.




(Foto: Richard Chandler)





(Foto: Amoluc)


FUENTES CONSULTADAS:

Allen, P. y Wheeler, R. (1987): Vapor en la sierra. Aldaba ediciones. Fundación de los Ferrocarriles Españoles.


Vía estrecha en España (1994). MAF editor. Barcelona.

Gutierrez, A. (2001): Ferrocarril de Tharsis. El último minero del sur. Revista Maquetren nº 91

Prieto Tur, Ll. (2007): Las francesas de vía estrecha (2ª parte). Monografías del ferrocarril/23. Barcelona 2007

Romero, E. (2007): Los ferrocarriles en la provincia de Huelva. Un recorrido por el pasado. Editado por la Universidad de Huelva y la Asociación de Amigos del Ferrocarril de la Cuenca Minera de Río Tinto.

Wiseman, J. (2008): Trenes y tranvías del sur de España. Ediciones Trea S.L. Gijón.

Gutierrez, A. (2012): El Ferrocarril minero de Tharsis en la actualidad. Revista Maquetren nº 225


Ferrocarril Tharsis-Río Odiel. Ferropedia.

González, M.A: Las locomotoras diesel del ferrocarril de Tharsis. Blog La Factoría-Cuenca Minera
