Las tracciones térmica y eléctrica en RENFE (XXXII R): Más automotores Renault para RENFE (RENFE 9313-9332)

ENTRADA EN REVISIÓN

1949

Los nuevos "abejotas" (RENFE 9313-9332)


Como habíamos visto en una entrada anterior, a su constitución en 1941 RENFE recibió doce automotores Renault ABJ2 procedentes de los encargos que la Compañía Nacional de Automotores había efectuado para las compañías del Norte y de MZA. Si bien durante la posguerra la disponibilidad de carburantes era escasa, y más si cabe la de recursos económicos, la necesidad de asegurar la explotación contando con automotores era tanta que en enero de 1949, se pasó a la factoría de Material Móvil y Construcciones (MMC) de Zaragoza, la anterior Carde y Escoriaza, la petición de otros diez automotores Renault de bogies. En este caso el modelo base sería ya el denominado ABJ-4, que, una vez adaptado al ancho ibérico, se denominaría ABJ-7.


Aunque los datos son un poco contradictorios, lo más probable es que buena parte de los componentes de estos automotores se fabricaran en la factoría Renault de la isla de Seguin, en el extrarradio de París, y que fueran complementados y montados por MMC. De un modo u otro, el proceso se desarrolló con mucha rapidez y los vehículos se entregaron a lo largo del segundo semestre de 1949, entrando oficialmente en servicio en diciembre de ese mismo año.


Un ABJ7, recién salido de fábrica, todavía sin numeración. Aunque no conozco la autoría de la foto, supongo que proviene de MMC, la empresa constructora de Zaragoza. Fue uno de los que se recepcionaron con la librea en rojo y crema.

Al igual que los anteriores, tenían transmisión mecánica, un único motor con una potencia de 300 CV, un esfuerzo de tracción de 2700 Kg y una velocidad máxima de 121 km/h, aunque en RENFE siempre estuvieron limitados a 107 Km/h. Su aspecto exterior era muy parecido al de los ABJ2, si bien no presentaban rejillas frontales al estar ya todos los radiadores situados en el techo. También como en aquellos  los faros y pilotos estaban integrados en la carrocería. Aunque poco a poco se iba imponiendo la característica librea plata con franja verde, todavía algunos la trajeron en rojo y crema. Disponían de setenta asientos de segunda clase. La iluminación era de tipo incandescente y la calefacción era ya eléctrica por sistema webasto, si bien no se disponía de ella en las cabinas de conducción. En ellas, en ocasiones, el frío era muy intenso y según narraba algún maquinista en ocasiones se helaba hasta el agua del botijo. En una de estas cabinas se encontraba el motor y junto al asiento del maquinista, el de jefe de tren con una mesita. Tras ella había un pequeño espacio para correos y un servicio. En la otra, junto a los asientos citados, aparecían algunos otros espacios auxiliares y una zona de equipajes.

Impresionante vista del ABJ7 9316. También era uno de los que llegaron con la librea en colores rojo y crema (Foto: archivo RENFE)

RENFE los matriculó a continuación de los ABJ2 y, por tanto, como 9313 a 9322. Tras su recepción, los diez automotores fueron asignados a los depósitos de Madrid-Atocha y Sevilla y comenzaron a prestar servicio entre Madrid y Badajoz, Madrid a Albacete y en líneas regionales de Andalucía. Posteriormente se ocuparon también de la relación Madrid-Soria-Pamplona y también reemplazaron a los ABJ2 en los servicios entre Madrid a La Coruña y Vigo. Lo hacían normalmente dos automotores acoplados coordinándose ambos maquinistas mediante un sistema de timbres.


Un ABJ7 sale de Madrid-Atocha para cubrir la relación con Soria y Pamplona. Era el año 1953 (Foto: Wyrsch)



Un ABJ7 de la primera serie en la estación de Pamplona en 1954 (Archivo Histórico Ferroviario del Museo del Ferrocarril de Madrid (AHF/MFM) autor: Vicente Garrido)

El 9322, último del primer grupo de ABJ7,  estacionado en Sevilla (autor desconocido)


Un ABJ7 de Sevilla pasando por la estación de El Chorro (Marc Dahlström)

En 1957 este ABJ7 estaba estacionado en Sevilla, a punto de partir hacia Málaga (Foto de la página Bar Casa Julián)

Seis años después, en 1955, RENFE decidió seguir ampliando su flota de automotores Renault. Una vez más fue la factoría MMC la encargada de construir otros diez automotores ABJ7 integrando los componentes fabricados en Francia. Fueron entregados durante el segundo semestre de 1956 y matriculados como 9323 a 9332. Eran muy parecidos a los de 1949, si bien en este caso disponían de un pequeño bar por lo que el número de plazas -todas de segunda clase- disminuía a 56. La calefacción era por radiadores eléctricos y la iluminación por tubos fluorescentes. En el exterior la diferencia más llamativa era que ahora tanto faros como pilotos sobresalían de la carrocería.  Una vez recibidos se hicieron cargo de las relaciones Madrid-Cáceres y Madrid-Badajoz, Zaragoza-Canfranc así como el servicio Granada-Murcia-Valencia.

Un ABJ7 del segundo grupo. La diferencia externa más llamativa respecto al primer subgrupo es que ahora faros y pilotos sobresalen de la carrocería. (Foto: archivo RENFE)

La entrada en servicio de los TAF a principios de los cincuenta supuso el paso progresivo de los Renault hacia servicios regionales, lo que llevó lógicamente a su redistribución geográfica. De este modo quedaron todos ellos asignados a los depósitos de Zaragoza, Sevilla y Valencia. Desde Zaragoza -donde existía la mayor dotación- cubrían servicios hacia Teruel, Tortosa, Tarragona, Lleida, La Pobla de Segur, Canfranc, Tarazona, Castejón, Calatayud, Soria y Villarcayo.

Estación de Zaragoza-Arrabal, abril de 1960. Un ABJ 7 se dispone a salir hacia Canfranc (autor desconocido/a través de J.A. Pacheco)


                         Un ABJ 7 del segundo grupo en Canfranc (AHF/MFM. Archivo Cuyás)


Un ABJ7 también del segundo grupo por la antigua línea del Valdezafán de la Puebla de Híjar a San Carlos de la Rápita  (autor desconocido/ a través de J.A.Pacheco/Forotrenes)


Dos ABJ7, uno del primer grupo y otro del segundo, en la estación de Zaragoza-Portillo (Josep Solé)


                                    El 9323 en una ubicación desconocida (autor desconocido)


El 9332, último de la serie, fotografiado en León en abril de 1965 cubriendo al parecer una relación Valladolid-La Coruña. ¿Podría ser en esas fechas uno de los asignados al depósito de Zaragoza? (autor desconocido/a través de J. A. Pacheco)

Por su parte los de Sevilla se dirigían hacia Huelva, Granada y Málaga, y en los años sesenta se ocupaban de las relaciones que confluían  en la denominada "estrella de Bobadilla".

Varios ABJ7 de Sevilla confluyendo en la "estrella de Bobadilla" (Foto: Vía Libre)

Un ABJ7 en el puerto de Algeciras (foto: autor desconocido)




El 9319 en una ubicación desconocida en noviembre de 1963 (AHF/MFM. Autor: Juan B. Cabrera)

Posiblemente estos automotores se ocupaban también de una relación Almería-Granada, que enlazaba en Moreda con los TAF que cubrían la relación Granada-Madrid. A su vez, los de Valencia circulaban hacia Cuenca, Alicante, Murcia, Baza y Águilas.


Un ABJ7 de la primera serie fotografiado posiblemente en Granada en octubre de 1965 (AHF/MFM. Autor: Juan B. Cabrera)

Al finalizar la década de los sesenta algunas de estas relaciones empezaron a ser cubiertas con los TAF que los TER iban desplazando. De este modo, Sevilla se quedó sin ellos, permaneciendo sólo en Valencia y Zaragoza. Al mismo tiempo empezaron ya las bajas, siendo los primeros afectados los 9315 y 9324. En 1975 desaparecieron completamente del depósito de Valencia y sólo quedaban algunos en Zaragoza ocupados en servicios de poca importancia, así como algún tren obrero en Tarragona y encargándose también de las reservas de los entonces nuevos ferrobuses.


Un ABJ7 de la segunda serie en Zaragoza. Año 1973 (foto: Richard Ricard)


Un ABJ7 del segundo grupo en las cercanías de Jaca haciendo un servicio Canfranc-Zaragoza en noviembre de 1971 (Foto: Miquel Palou)

Atractiva e interesante imagen del depósito de Zaragoza en 1973. De izquierda a derecha dos ABJ 7 del segundo grupo, un ABJ2 y dos ABJ7 del primer grupo (Foto: Juan Ibáñez)


Dos ABJ7 en Mora la Nova en mayo de 1973 (AHF/MFM. Colección Justo Arenillas)

En las proximidades de La Puebla de Híjar en julio de 1973 (Johannes Glöckne/ a través de J.A. Pacheco)


ABJ7 en Zaragoza en 1973 (Foto: Richard Ricard)

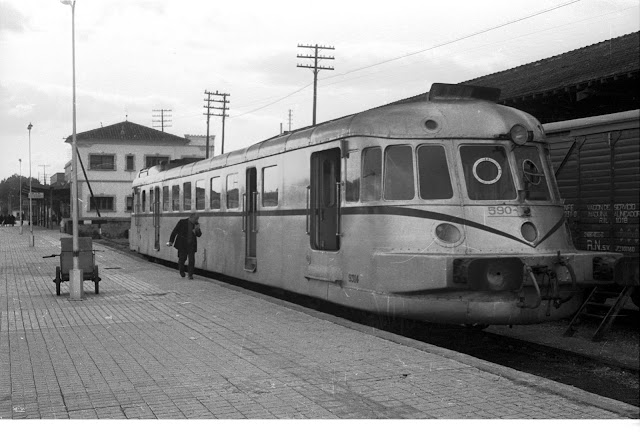

El 9314 todavía estaba operativo en Calatayud en octubre de 1974. Debía estar prestando algunos servicios regionales desde Zaragoza (AHF/MFM. Autor: Juan B. Cabrera)

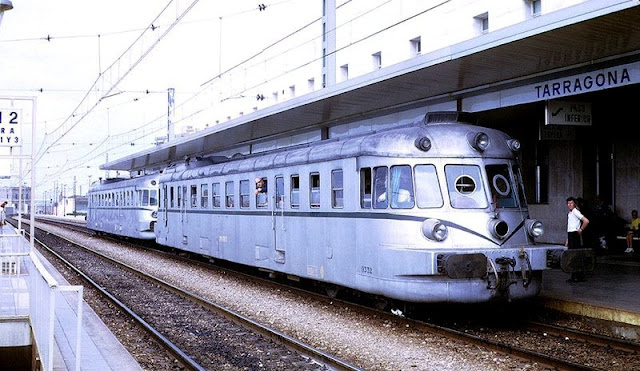

Los 9323 y 9332 en Tarragona en los años 70 (Foto: Gustavo Reder/ a través de CEHFE)

Por fin, el 31 de julio de 1976, fueron dados de baja los últimos ejemplares, por tanto, algunos de ellos con sólo veinte años de antigüedad. Fueron apartados en Zaragoza y Lleida.


           El 9304 (ABJ-2) y el 9325 (ABJ-7) en Lleida, ya apartados del servicio (Foto: Antonio del Río)



                       Una imagen crepuscular en el depósito de Lérida (AHF/MFM. Archivo Cuyás)

                 En abril de 1978 el 9318 todavía permanecía apartado en Alicante (John Sloane)

Todos fueron desguazados, excepto el 9325 que fue destinado al Museo de Ferrocarril de Delicias y el 9326 que fue cedido a la Asociación de Amigos del Ferrocarril de Castellón, que lo utilizó como sede social, hasta que en marzo de 1997 fue destruido por un incendio.


El 9326 en la estación de Castellón. Fue destruido por un incendio en 1997 ( autor desconocido)


El 9326 tras su desgraciado incendio ( Fernando Conde)
Por tanto, junto con el ABJ 2 9304, ahora felizmente en manos de la APPFI  de Mora la Nova, sólo queda, en un estado casi irrecuperable, en la zona exterior del Museo de Delicias el citado 9325



Un primerísimo plano del 9325 en la zona exterior de Delicias en el 2010. ¿Se le dejará simplemente desaparecer a otro de los símbolos históricos de nuestro ferrocarril? ( Ángel Rivera)



¿Se podrá restaurar alguna vez como única muestra de los ABJ 7 españoles? Si queda tiempo, es ya muy poco.



FUENTES CONSULTADAS:

Aranguren, J. (1992): Automotores españoles. Autoedición. 1992

Rentero Corral, L. (1993): Los Renault al sol del sur. CARRIL, 39.

Calvera, J. (2009): Automotores diésel ancho ibérico español. Ed. Revistas profesionales.

Calvera, J. (2016): Fichas Material Motor RENFE (1941-2016). Ed. Gestión Ferroviaria

Archivo Histórico Ferroviario del Museo del Ferrocarril de Madrid

Forotrenes

Listadotren
